반도체 산업: RCA 기술 이전에서 질화 갈륨과 양자 패키징까지, 50년 재료 혁명

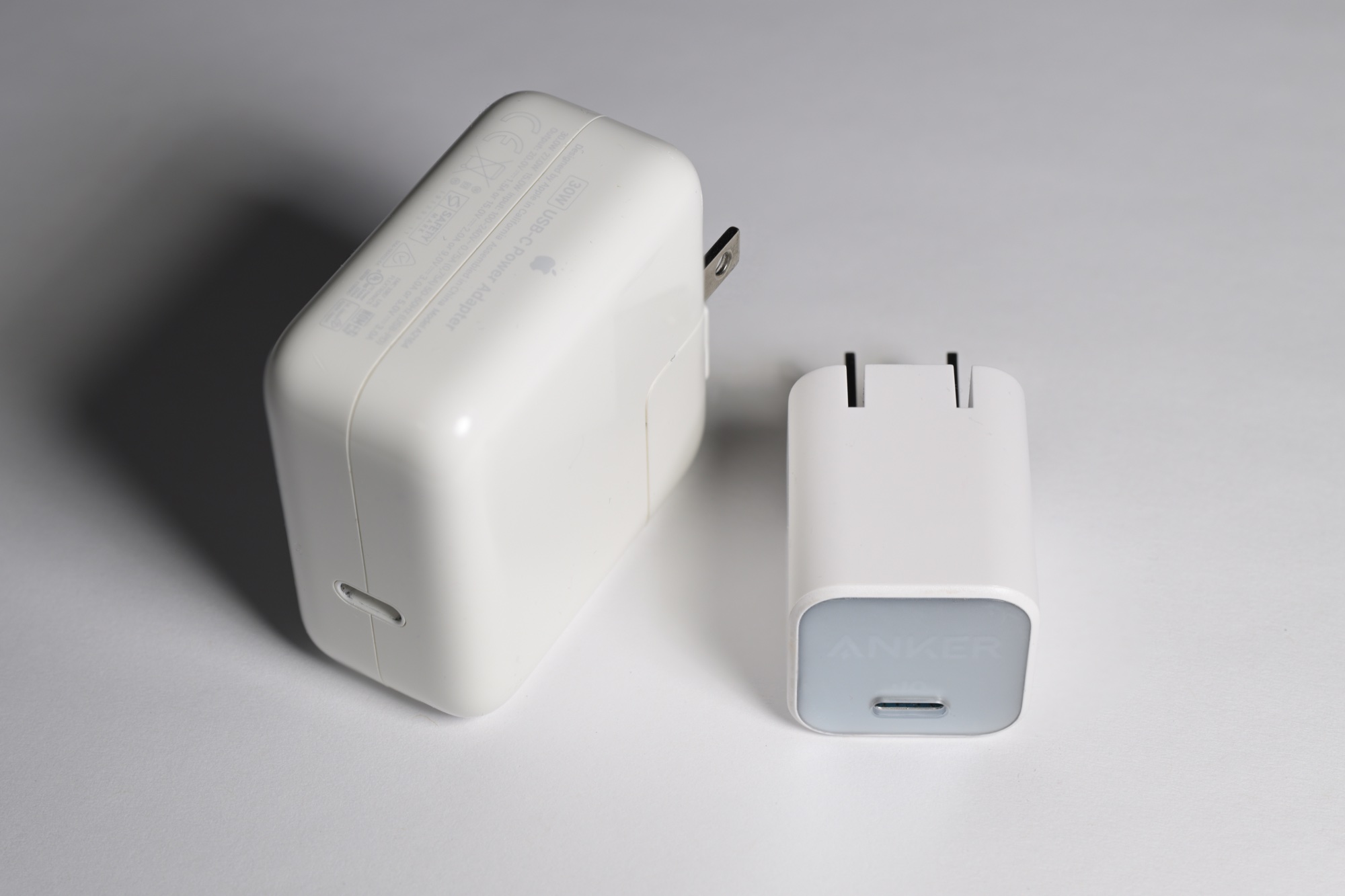

같은 출력의 30W USB-C 고속 충전기 두 개를 나란히 비교한 사진. 왼쪽의 실리콘 소재 제품은 크기가 뚜렷하게 크고, 오른쪽의 질화 갈륨 제품은 거의 절반으로 작아져, 재료과학이 어떻게 에너지 밀도를 손바닥 안에 밀어 넣는지를 보여준다
동일 와트 수의 Si vs GaN USB-C 충전기 크기 비교. Photo: 4300streetcar, 2025-12-25. License via Wikimedia Commons.

30초 개관: TSMC는 2025년 4분기 가오슝 Fab 22에서 2나노미터 양산을 시작해 세계를 2-3세대 앞서갔다¹. 그러나 이야기는 트랜지스터를 점점 더 작게 만드는 데서 끝나지 않는다. 당신의 가방 속 고속 충전기에는 질화 갈륨(GaN)이 들어 있고, 글로벌웨이퍼스는 중리에서 8인치 탄화 규소(SiC) 웨이퍼를 만들며, NVIDIA의 Blackwell GPU는 TSMC의 CoWoS 패키징에 의존해 데이터센터로 들어간다. 1973년 공업기술연구원(ITRI)이 450만 달러를 들여 RCA에서 기술을 사온 일²부터 2026년 중앙연구원 20큐비트 초전도 양자 칩의 온라인 연결³까지, 타이완이 걸어온 길은 밴드갭 물리학에서 원자층 증착, 위상 양자비트에 이르는 재료과학의 긴 강이었다. 호국신산은 50년의 파운드리 경험에 기대고 있지만, 양자 시대의 파운드리 지위는 아직 타이완이 확보하지 못했다.

1985년 어느 오후, 정무위원 리궈딩은 행정원에서 막 타이완으로 돌아와 공업기술연구원 원장에 취임한 장중머우를 찾아갔다. 리궈딩은 단도직입적으로 말했다. “우리는 초대규모 집적회로 제조 회사를 만들고 싶습니다. 당신이 맡아 주십시오.”

장중머우는 잠시 얼어붙었다. 그는 자신이 그저 원장으로 온 줄 알았지만, 2주 뒤 한 번도 시험된 적 없는 비즈니스 모델의 회사를 창업하는 일에 끌려 들어갔다.

이 대화는 세계를 바꾸었다. 그러나 40년 뒤 돌아보면, 그 “세계”는 그날 오후의 상상보다 훨씬 두꺼웠다. 그것은 당신 휴대전화 옆에 놓인 손가락 두 마디만 한 65와트 고속 충전기, NVIDIA가 데이터센터에서 소비하는 Blackwell GPU 하나하나, 그리고 중앙연구원 실험실에서 절대영도에 가까운 온도까지 내려가야 깨어나는 큐비트까지 포함한다.

1987년의 파운드리 베팅

신주과학단지 안 TSMC Fab 5 공장 외관. 여러 층의 산업용 건물이 광푸로와 이어져 있으며, TSMC 1990년대 확장기의 대표적 공장 중 하나다
신주과학단지 TSMC Fab 5 공장, 2010년. Photo: Peellden. License via Wikimedia Commons.

이야기는 더 이른 시점에서 시작해야 한다. 1973년 공업기술연구원은 450만 달러를 들여 미국 RCA의 집적회로 기술을 사들이고, 엔지니어 19명을 미국으로 보내 훈련을 받게 했다². 당시 누구도 이 “수업료”가 타이완 반도체 왕국의 첫 주춧돌이 되리라고 생각하지 못했다. 1980년 공업기술연구원의 기술 이전으로 유나이티드마이크로일렉트로닉스(UMC)가 설립되면서 타이완에는 첫 반도체 회사가 생겼다. 그러나 리궈딩은 만족하지 않았다. UMC는 규모가 너무 작았고, 기술은 국제 수준을 따라가지 못했다. 타이완에는 더 큰 돌파구가 필요했다.

1987년 2월 21일, 장중머우는 신주과학단지에 타이완적체전로제조주식회사, 곧 TSMC를 설립하고 전례 없는 비즈니스 모델을 열었다. 순수 파운드리였다.

이 발상은 당시에는 미친 소리처럼 들렸다. 전 세계 반도체 회사는 모두 설계에서 제조까지 수직통합 방식으로 움직였다. 설계는 하지 않고 제조만 한다는 것이 어떻게 가능하단 말인가. 고객이 가장 기밀인 설계도를 당신에게 맡기겠는가.

장중머우의 논리는 단순했다. 반도체 산업은 갈수록 복잡해지고 있으며, 설계와 제조는 완전히 다른 두 전문 영역이다. 모든 것을 하다가 어느 것도 정교하게 하지 못하느니, 한 가지 일에 집중해 칩 제조를 세계 최고로 만들자는 것이었다.

TSMC 창립 초기의 지분 구조는 정교했다. 정부 투자 48.3%, 민간 투자 24.2%, 네덜란드 필립스 지분 27.6%였다⁴. 필립스의 참여는 결정적이었다. 당시 반도체 산업은 미국과 일본이 독점하고 있었고, 유럽은 대체 공급자가 절실했다. 필립스는 투자에 그치지 않고 자사의 칩 주문을 TSMC에 맡기며 첫 주요 고객이 되었다.

파운드리 모델은 반도체 산업의 대분업을 촉발했다. IC 설계 회사는 칩 설계에 집중하고(퀄컴, NVIDIA, 미디어텍), 파운드리는 제조에 집중하며(TSMC, UMC, 글로벌파운드리스), 패키징·테스트 업체는 후공정을 맡았다(ASE, SPIL). 과거에는 인텔이나 IBM 같은 거대 기업만 천문학적 투자가 필요한 웨이퍼 공장을 감당할 수 있었지만, 이제 좋은 아이디어가 있는 어느 스타트업이라도 칩을 설계한 뒤 TSMC에 제조를 맡길 수 있게 되었다.

파운드리 모델의 핵심은 신뢰다. 고객은 TSMC가 자신의 설계를 훔치지 않고, 영업비밀을 누설하지 않으며, 자신과 경쟁하지 않을 것이라고 믿어야 한다. TSMC는 네 가지 원칙의 “신뢰 규칙”을 세웠다. 기술 중립, 곧 절대 자체 칩을 설계하지 않는다는 것. 고객 평등, 곧 모든 고객이 같은 기술과 서비스를 누린다는 것. 최고 수준의 비밀유지협정. 그리고 공정한 생산능력 배분이다. 이 규칙은 거의 40년 동안 집행되었고, 한 번도 예외를 두지 않았다.

📝 큐레이터 노트: 1987년의 타이완에서, 공업기술연구원이 RCA로 보냈던 엔지니어 19명은 막 40대 초반이 되어 있었다. 그들이 배운 것은 미국인의 1960년대 실리콘 공정이었고, 당시 누구도 자신들이 30년 뒤 세계 패키징 기술의 발주자가 되리라고 예상하지 못했다. TSMC가 자체 칩을 설계하지 않기로 한 이 “자발적 거세” 조항은 훗날 젠슨 황, 팀 쿡, 리사 수가 떠날 수 없는 결속으로 바뀌었다. 파운드리 모델의 위대함은 무엇을 했는가가 아니라 무엇을 하지 않기로 선택했는가에 있다. 원류를 더 거슬러 올라가면 1947년 벨연구소의 트랜지스터 발명, 1958년 텍사스 인스트루먼트와 페어차일드의 집적회로 구현, 1949년 국민정부의 타이완 이전과 함께 들어온 이공계 기술 관료 집단, 곧 훗날 공업기술연구원의 골간이 있었다. RCA의 450만 달러는 출발점이 아니라 이어받은 바통이었다.

린번젠과 ASML: 물속 노광에 건 두 어린 회사의 내기

파운드리는 TSMC만의 이야기가 아니다. 독자 @malathrone_21k_running은 댓글란에서 이 핵심 역사선을 보탰다. TSMC와 필립스의 혈통을 공유하는 또 다른 회사가 ASML이다. 1984년 네덜란드 필립스에서 분리된 노광 장비 회사로, 오늘날 세계 유일의 EUV(extreme ultraviolet) 장비 공급자다. 30년 전 두 회사는 모두 산업 거인들이 눈여겨보지 않던 어린 회사였다⁵.

이 이야기의 핵심에는 린번젠(Burn J. Lin)이라는 타이완 엔지니어가 있다. 그는 1992년부터 IBM Watson 연구소에서 노광 기술을 연구했고, 2000년 타이완으로 돌아와 TSMC 연구개발처장으로 합류했다⁶. 그 시대 노광 장비의 다음 노선을 두고 벌어진 논쟁의 중심에는 157나노미터 심자외선이 있었다. Nikon과 Intel은 이 노선에 베팅했지만, 157nm는 계속 문제를 일으켰다. 플루오린화 칼슘 렌즈의 복굴절, 해당 파장에 대한 박막의 과도한 흡수, 공정 통합의 어려움이 있었다⁷.

린번젠은 2002년 SPIE 광학 학회에서 미친 듯한 아이디어를 제시했다. “193나노미터 광원은 유지하되, 렌즈와 웨이퍼 사이에 물을 채우자.” 물의 굴절률은 1.44이고, 193나노미터 빛은 물속에서 약 134나노미터 해상도에 해당한다. 157nm보다 더 미세하면서도 광원과 렌즈를 바꿀 필요가 없었다⁸.

Nikon은 믿지 않았고, 계속 157nm에 베팅했다. ASML은 기꺼이 걸었다. ASML 역시 본래 어린 회사였고, TSMC처럼 판을 뒤집을 물리적 지렛대를 찾고 있었다. 2003년 ASML은 193nm 침지식(193i) 노광 장비 개발을 시작했고, 2007년 가장 먼저 양산에 들어갔다. 이 기술은 65나노미터 공정부터 오늘날 EUV가 이어받기 전까지 여섯 세대를 버텼다⁸⁹.

“열이 두려워 Nikon은 immersion을 하지 못했고, ASML과 우리는 결국 직접 할 수밖에 없었다.” 이 기술 노선은 Nikon을 노광 장비 왕좌에서 밀어냈다⁹. 30년 전 두 어린 회사가 각자 한 번씩 베팅했고, 오늘날 하나는 세계 유일의 EUV 장비 회사가 되었으며, 다른 하나는 세계 유일의 2나노미터 파운드리가 되었다. 네덜란드 필립스가 뿌린 두 씨앗은 21세기에 같은 무대에 섰다.

50년 재료 계보: 실리콘에서 질화 갈륨, 위상 초전도체까지

2025년의 반도체 전장을 이해하려면, 제대로 설명된 적 없는 하나의 물리학적 선을 먼저 이해해야 한다.

실리콘(Si)은 이 선의 출발점이다. 실리콘의 “밴드갭”은 1.1전자볼트(eV)이며, 이는 전자가 전도대로 뛰어오르기 위해 지불해야 하는 최소 에너지 입장권이다. 밴드갭이 작으면 칩을 만들기 쉽지만 두 개의 천장이 있다. 높은 전압에서 붕괴하고, 높은 주파수에서 열이 난다. PanSci는 이 한계를 아주 명확히 설명했다. “실리콘을 재료로 한 반도체의 작동 주파수 한계는 100k 이하에 불과하며, 100k를 넘으면 변환 효율이 크게 떨어지고 심각한 에너지 낭비 문제가 생긴다.”¹⁰

질화 갈륨(GaN)의 밴드갭은 3.4eV로 실리콘의 3배다. 항복전압 한계는 실리콘의 10배이고, 작동 주파수는 1000K까지 끌어올릴 수 있어 실리콘보다 정확히 한 자릿수 높다¹⁰. 이 물리 수치를 생활 속 언어로 옮기면 이렇다. 같은 출력에서 질화 갈륨의 변압기 인덕터 코일은 훨씬 작아질 수 있고, 방열 요구도 훨씬 낮다. 그 결과 부피를 손바닥 안에 밀어 넣은 고속 충전기가 탄생했다.

탄화 규소(SiC)는 다른 길을 간다. 마찬가지로 와이드 밴드갭, 곧 3.26eV의 밴드갭을 갖지만 고온과 고전압을 더 잘 견딘다. PanSci는 그 전장을 직접 짚었다. “탄화 규소는 고온과 고전압에서 뛰어난 안정성을 갖는다. 특히 미래 전기차 고속 충전 수요가 늘면서 1000볼트 이상의 충전 수요는 600볼트만 견딜 수 있는 실리콘 반도체가 감당할 수 없게 만들 것이며, 탄화 규소가 전기차의 핵심 부품을 이어받을 것으로 예상된다.”¹⁰

💡 알고 있나요: 반도체의 “밴드갭”은 그것이 얼마나 높은 전압을 버틸 수 있는지, 얼마나 빠른 주파수로 달릴 수 있는지, 얼마나 많은 열을 내는지를 결정한다. 실리콘 1.1eV는 50년 동안 소비자 전자제품의 바탕이었다. 질화 갈륨 3.4eV는 240와트 휴대전화 고속 충전을 떠받친다. 탄화 규소 3.26eV는 800볼트 전기차 인버터 안으로 들어간다. 다음 정거장은 5.5eV의 다이아몬드 반도체일지 모른다. 이 재료 계보 전체는 “에너지 밀도가 위로 올라가는” 계단이며, 타이완은 한 계단을 오를 때마다 재료과학의 물리적 한계와 다시 협상해야 한다.

다음 정거장은 아직 이름 붙지 않았다. 다이아몬드(C, 밴드갭 5.5eV)일 수도, 산화 갈륨(Ga₂O₃, 4.8eV)일 수도, 또는 위상 초전도체(topological superconductor)처럼 완전히 다른 물리 메커니즘으로 들어가는 것일 수도 있다. 이는 Microsoft가 2025년 2월 공개한 Majorana 1 양자 프로세서가 택한 경로다¹¹. 물리가 바뀌면 산업 사슬 전체가 다시 쓰인다.

당신의 고속 충전기 안의 질화 갈륨

렌즈를 당신의 책가방으로 돌려보자.

Nokia 3310의 충전기 출력은 4.56와트였고, 2025년의 고속 충전기는 240와트다. 52배 차이다. PanSci는 이 시간축을 정리한 바 있다. “현재 가장 인기 있는 질화 갈륨 고속 충전기의 출력은 65와트에 이르며, 13배 차이가 난다. 이상적으로는 충전 시간도 13분의 1로 줄어든다.”¹⁰ 더 강력한 사례는 중국 브랜드 realme가 2023년 초 출시한 240와트 초고속 충전 GT Neo5로, 이 배율을 50 이상으로 밀어 올렸다.

이 성장 곡선은 물리적으로 질화 갈륨으로 전환하는 데 기대고 있으며, 구리선 두께와 배터리 부피는 오히려 줄어들었다. 출력을 높이면서 부피를 줄이는 가장 직접적인 방법은 작동 주파수를 높이는 것이다. 그러나 “실리콘을 재료로 한 반도체의 작동 주파수 한계는 100k 이하”¹⁰이고, 이것이 PanSci가 말한 “실리콘의 한계”다. 질화 갈륨은 작동 주파수를 1MHz 이상으로 끌어올리고, 변압기와 인덕터를 동시에 축소시킨다. 그 결과 충전기 전체가 주머니 안에 들어갈 수 있다.

문제는 타이완의 고속 충전 시장이 막 폭발하려던 때 TSMC가 한 가지 결정을 발표했다는 점이다. 2027년 7월 GaN 파운드리에서 철수한다는 것이었다¹².

이 결정의 배경에는 두 압력이 있었다. 첫째, 중국 GaN 업체들, 곧 화룬마이크로, 스란마이크로, 르넝 등이 대규모로 생산능력을 늘리며 파운드리 가격을 TSMC가 맡고 싶지 않은 수준까지 눌렀다. 둘째, AI 칩의 이윤이 너무 매력적이어서 TSMC는 GaN 공장을 첨단 패키징(CoWoS) 생산라인으로 개조하고 싶어 했다. 기술 라이선스는 뱅가드 인터내셔널 세미컨덕터(VIS)와 GlobalFoundries에 넘어갔고, 타이완 GaN 파운드리의 짐은 윈세미(3163)와 AWSC(8086)처럼 10년 전부터 베팅해 온 업체들이 맡게 되었다¹².

⚠️ 논쟁적 관점: TSMC의 GaN 파운드리 철수를 두고 외부에서는 두 가지 해석이 나온다. 한쪽은 이것이 “생산능력을 AI에 남겨두는” 합리적 선택이라고 본다. 3나노미터 웨이퍼 한 장의 이윤이 6인치 GaN보다 20배 이상 높다면, 생산능력 배분은 당연히 수익률이 높은 쪽으로 가야 한다는 것이다. 다른 쪽은 의문을 제기한다. 타이완이 GaN을 내려놓는 것은 소비자 전자제품, 곧 휴대전화, 노트북, 충전기의 차세대 기반을 중국 업체에 그대로 넘기는 것과 같지 않은가. 실리콘 방패의 “방패”는 AI 쪽 그 한 조각만 남는 것인가. 두 입장의 차이는 여기에 있다. 호국신산의 가치를 “대체 불가능한 최첨단 공정”으로 보는가, 아니면 “전체 공급망의 완결된 클러스터”로 보는가.

TSMC든 웨이퍼 대기업 글로벌웨이퍼스든, 국내외 각 반도체 대기업은 이미 이 열차에 올라탔다¹⁰. 그러나 어느 객차에 타느냐는 또 다른 문제다.

글로벌웨이퍼스의 8인치 SiC 웨이퍼

질화 갈륨이 휴대전화 고속 충전의 이야기라면, 탄화 규소는 전기차의 이야기다.

타이완의 이 SiC 라인에서 핵심 업체는 TSMC가 아니라 글로벌웨이퍼스(GlobalWafers)다. 2024년 글로벌웨이퍼스의 6인치 SiC 웨이퍼 월 생산능력은 약 2만 장까지 올라갔고, 자체 개발 결정 성장로는 3대에서 20대로 늘어났으며, 수율은 50%를 넘어섰다¹³. 2025년에는 8인치 SiC 웨이퍼를 양산한다. 타이완 최초다.

글로벌웨이퍼스 CEO 쉬슈란은 늘 직설적으로 말한다. “Sino-American Silicon Products 그룹은 ‘가상 IDM 그룹’을 구성해 향후 5년의 탄화 규소 수요를 겨냥한다. 우리는 아주 빠르게 따라잡고 있다.”¹³ 전략은 모회사 Sino-American Silicon Products 산하의 결정 성장(글로벌웨이퍼스), 에피택시(Actron), 모듈(Hong Yang Semiconductor)을 하나의 사슬로 묶는 것이다.

그러나 SiC는 직선으로만 올라가는 이야기가 아니다. 2025년 하반기 중국 SiC 업체들, 곧 Sanan Optoelectronics와 TanKeBlue 등이 미친 듯이 생산능력을 늘리면서 전 세계 공급 과잉이 발생했고, 글로벌웨이퍼스의 6인치와 8인치 SiC 생산능력 이용률은 한때 50% 아래로 떨어졌다¹⁴. 이는 2023년 PanSci 기사가 낙관적으로 예측했던 “전기차 수요가 이어받는다”는 시나리오에 저점을 하나 더한 것이다.

회복의 신호는 NVIDIA에서 왔다. 소문에 따르면 NVIDIA의 차세대 Rubin GPU 플랫폼은 인터포저에 SiC를 채택하고, 800볼트 고전압 직류 데이터센터 구조와 결합해 2027년 전면 양산에 들어간다¹⁴. 이 소문이 사실이라면 글로벌웨이퍼스의 8인치 SiC 생산능력은 전기차에서 AI 데이터센터로 연결되고, 전체 이야기는 다시 불이 붙는다.

📝 큐레이터 노트: 질화 갈륨과 탄화 규소는 흔히 “3세대 반도체”로 함께 불린다. 그러나 이 분류가 타이완 산업에서 갖는 의미는 “차세대 재료”라는 표지에 그치지 않는다. 그것은 타이완 반도체가 처음으로 TSMC를 우회해도 완결된 공급망을 가질 수 있는 영역을 뜻한다. 글로벌웨이퍼스의 결정 성장, Epistar 계열의 제조, 윈세미의 패키징, AWSC의 설계. 호국신산 바깥에는 훨씬 조용하지만 독립적인 “3세대 산봉우리”가 자라고 있다.

젠슨 황과 CoWoS+의 결속

AI 전장으로 돌아가자.

NVIDIA의 H100 GPU는 TSMC 4나노미터 공정에 CoWoS-S 패키징을 더해 HBM3 고대역폭 메모리를 통합한다. Blackwell B200은 CoWoS-L로 업그레이드되어 Blackwell GPU 두 개와 Grace CPU 하나를 통합하며, AI 훈련 속도는 H100보다 4배 빠르다¹⁵. 그다음 세대 Rubin은 2026년 출시가 예상된다.

각 세대 GPU의 핵심은 “첨단 공정 + 첨단 패키징”이라는 쌍발 엔진이다. 공정은 트랜지스터를 점점 더 작게 만들고, 패키징은 서로 다른 다이(die)를 점점 더 가까이 쌓는다. PanSci는 이를 타이완 9번 국도와 쉐산 터널의 대비로 설명했다. “전통 패키징은 구불구불한 타이완 9번 국도를 지나야 하지만, 첨단 패키징은 굽은 길을 곧게 잘라 두 지역을 잇는 쉐산 터널을 뚫어 데이터 왕래를 더욱 편리하고 빠르게 만든다.”¹⁶

CoWoS(Chip-on-Wafer-on-Substrate)의 핵심은 “실리콘 관통전극”(through-silicon via, TSV)이다. 서로 다른 다이를 쌓고, 수직의 미세 통로로 실리콘 기판을 관통시켜 원래 분리되어 있던 두 회로를 입체적으로 연결한다. PanSci는 이를 직설적으로 묘사했다. “3차원 적층은 C 칩을 A 칩 위에 놓을 수 있게 하며, 실리콘 관통전극 기술로 얇아진 실리콘 기판을 뚫고 초고밀도의 수직 연결선으로 두 회로를 잇는다. 두 회로의 거리는 이제 하늘 끝과 땅 끝에서 지척으로 바뀐다.”¹⁶

생산능력 수치는 더 강렬하다. TSMC의 CoWoS 월 생산능력은 2024년 말 약 3만 5천 장, 2025년 말 목표 7만 5천 장, 2028년에는 15만 장으로 나아가려 하며, 연평균 성장률은 거의 80%다¹⁷. NVIDIA는 2027년까지 TSMC의 CoWoS 생산능력을 사실상 예약했고, 모든 칩은 TSMC의 어느 공장에서 생산되든, 애리조나를 포함해도, 마지막에는 타이완으로 돌아와 CoWoS 패키징을 거쳐야 한다¹⁷.

이것이 젠슨 황과 TSMC의 양두 독점이다. NVIDIA는 설계 쪽에서, TSMC는 제조와 패키징 쪽에서 AI 데이터센터의 핵심 지점을 함께 틀어쥐고 있다.

2024년 6월 2일, 젠슨 황은 국립타이완대학교 체육관에서 열린 Computex 기조연설에서 이 결속을 전 세계에 공개적으로 설명했다. 슬라이드에는 Blackwell과 Rubin 로드맵이 올라왔지만, 모든 장면 뒤에는 TSMC의 CoWoS 생산라인이 있었다.

NVIDIA 공식 채널: 젠슨 황이 2024년 6월 2일 국립타이완대학교 체육관에서 진행한 Computex 기조연설 “The Era of AI”. 두 시간 동안 그는 Blackwell GPU, NVLink, Spectrum-X를 한 장 한 장 펼쳐 보였다. 그러나 각 슬라이드의 물리적 현장은 모두 신주 바오산에 있다. “TSMC 없이는 NVIDIA도 없다”는 말을 그는 입 밖에 내지 않았지만, 모든 생산능력 도표가 그렇게 말하고 있었다.

3D 패키징의 물리적 대가도 작지 않다. PanSci는 난점을 짚었다. “첨단 패키징은 베어 다이의 평탄도와 칩 정렬에 대한 요구가 매우 높다. 적층할 때 접점 하나라도 제대로 연결되지 않으면 수율 손실이 발생한다. 게다가 집적회로는 연산 시 에너지 손실로 온도가 상승하는데, 첨단 패키징은 베어 다이 사이의 거리를 좁혀 열전도가 서로 영향을 주게 만들고, 모두가 서로를 데우면서 방열을 더욱 어렵게 한다.”¹⁶

다음 단계는 SoIC(System on Integrated Chips)와 SoW-X(System on Wafer)다. SoIC는 “진정한 3D”로, 웨이퍼와 웨이퍼를 범프 없이 직접 적층한다. SoW-X는 2027년 양산이 예상되며, 마스크 크기는 현행 CoWoS의 9.5배이고, 16개 이상의 대형 연산 칩을 통합하며, 연산 능력은 기존 CoWoS보다 40배 높다¹⁷. AI 칩이 점점 더 커질수록 TSMC의 패키징 생산라인은 작은 공장들의 집합처럼 변한다.

ALD: 원자가 한 층씩 자라나다

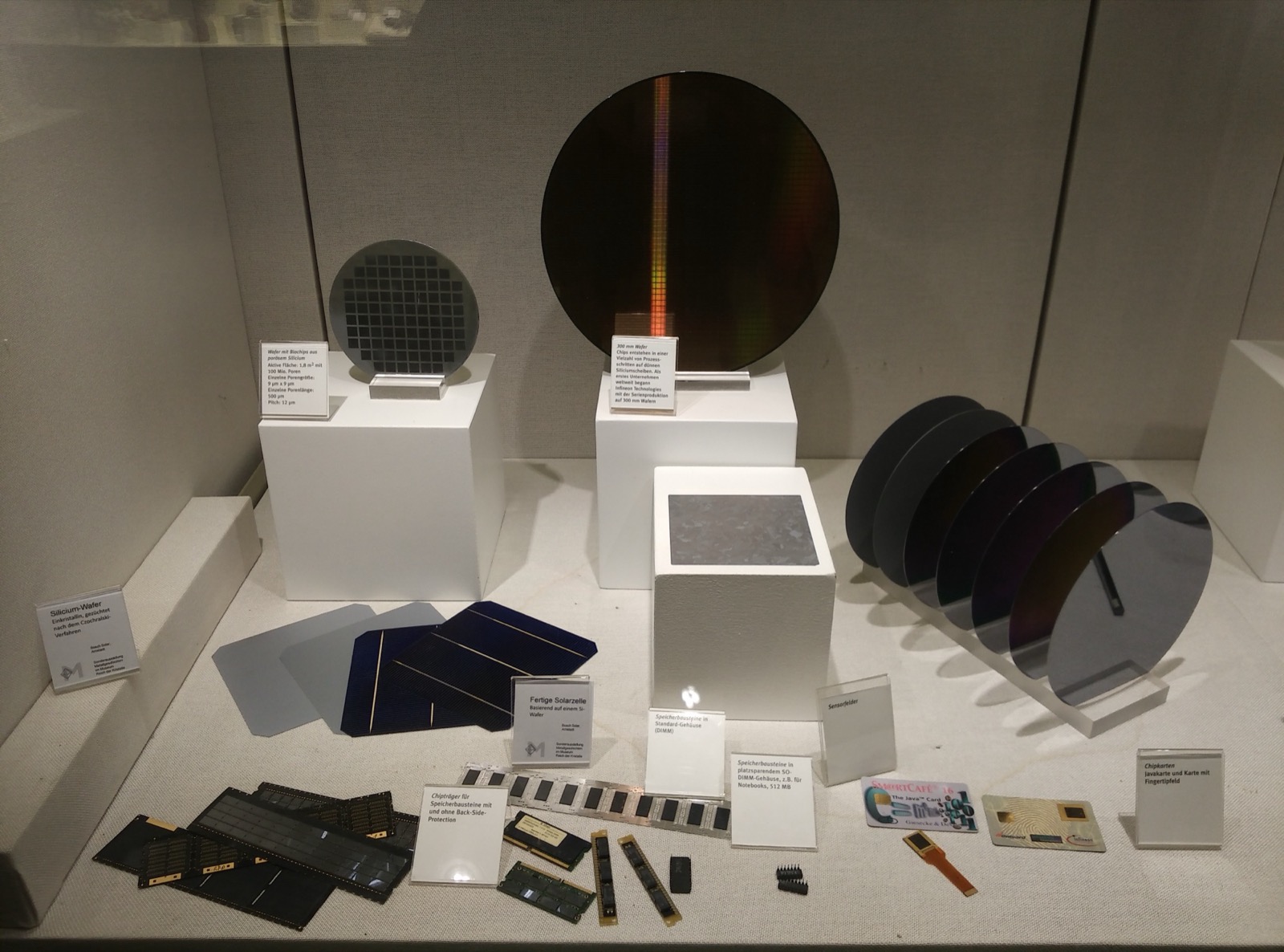

박물관 전시 케이스 안에 서로 다른 크기의 실리콘 웨이퍼 표본 여러 장이 나란히 놓여 있다. 가장 큰 것은 지름이 약 12인치이며, 거울 같은 반사광은 반도체 제조의 핵심 원료를 보여준다
실리콘 웨이퍼 표본 전시, 2017년. Photo: ArticCynda. License via Wikimedia Commons.

3나노미터, 2나노미터, 1.6나노미터. 이 숫자들 뒤에는 조용하지만 결정적인 제조 기술이 있다. 원자층 증착(Atomic Layer Deposition, ALD)이다.

ALD는 핀란드인이 발명했지만, 타이완의 모든 첨단 공정 웨이퍼가 피해 갈 수 없는 핵심 단계가 되었다.

이야기는 핀란드에서 시작한다. 1974년 재료학자 투오모 순톨라(Tuomo Suntola)는 핀란드 Instrumentarium Oy에서 ALD 연구개발을 시작했다. 1977년 기술이 완성되었고 산업 전시에서 처음 공개되었다¹⁸. 당시 이 기술은 전기발광 디스플레이를 만들기 위한 것에 불과했고, 순톨라 자신도 30년 뒤 그것이 나노 공정의 생명선이 되리라고 예상하지 못했다. 1999년 그는 ALD 기술을 네덜란드 반도체 장비 회사 ASM에 팔았다. 오늘날 ASM은 ALD 시장에서 55%가 넘는 점유율을 갖고 있다¹⁸.

PanSci는 ALD의 원리를 깔끔하게 설명했다. “원자층 증착은 개선된 화학기상증착 기술로, 증착 과정을 두 단계로 나눈다. 먼저 첫 번째 전구체를 주입해 기판 표면과 반응시킨다⋯⋯표면이 포화되면 두 번째 전구체를 주입해 이미 부착된 전구체와 반응시켜 목표 물질을 형성하고 박막 공정을 완성한다.”¹⁸ 두 전구체를 하나씩 번갈아 주입하며, 한 주기마다 원자 한 층 두께의 박막만 자란다.

왜 이것이 중요한가. 2나노미터 공정의 트랜지스터 게이트 두께는 몇 개 원자만 남아 있으며, 게이트 절연층은 원자 수준의 평탄도와 원자 수준의 두께 제어를 달성해야 한다. 전통적 화학기상증착(CVD)으로는 불가능하고, 물리기상증착(PVD)으로도 불가능하다. 오직 ALD만이 “한 층씩 자라게” 할 수 있다. TSMC의 모든 첨단 공정 웨이퍼 공장에는 ASM의 ALD 장비가 들어가 있다. 네덜란드 장비, 핀란드 기술, 타이완 공정으로 구성된 이 사슬은 2나노미터 양산이 가능해지는 물리적 기반이다.

💡 알고 있나요: 2나노미터 공정의 최소 특징 크기는 대략 실리콘 원자 20개를 나란히 놓은 폭이다. 실리콘 원자를 탁구공 크기로 확대한다면 2나노미터 트랜지스터는 탁구대 하나의 길이쯤 된다. ALD의 일은 이 탁구대 위에 “탁구공을 하나씩” 깔듯 절연 물질을 채우는 것이다.

ASM은 타이완에 상장되어 있지 않지만, 12인치 ALD 장비의 거의 모든 최대 고객은 타이완에 있다. 이 공급망은 보이지 않지만 대체 불가능하다. TSMC의 2나노미터 양산이 순조롭지 않게 되면, 세계 어디에도 그 자리를 메울 두 번째 ALD 업체는 없다.

2nm 이후는 양자다

옹스트롬급(angstrom, 1나노미터 = 10옹스트롬) 뒤의 이야기를 TSMC는 아직 다 쓰지 않았다.

2025년 4분기, TSMC는 가오슝 Fab 22에서 2나노미터 양산을 시작했고, 신주 바오산 Fab 20이 뒤를 따른다¹. 2나노미터는 처음으로 GAA(Gate-All-Around) 나노시트 트랜지스터 구조를 채택하며, 22나노미터부터 3나노미터까지 사용해 온 핀펫(FinFET)을 버렸다¹⁹. 2나노미터는 실리콘 원자 약 20개 폭에 해당하며, 이미 물리학의 이론적 경계에 가까워졌다. 첫 고객에는 애플의 A 시리즈 칩과 NVIDIA의 AI 칩이 포함되며, 2나노미터 공정 생산능력은 분기마다 확대될 예정이다²⁰.

다음 정거장은 1.6나노미터(A16)로, 2026년 4분기 양산이 예상된다. 처음으로 “후면 전력 공급망”(Backside Power Delivery Network)을 도입하며, TSMC는 이를 Super Power Rail이라고 부른다¹⁹. 같은 전력 소비에서 N2P보다 10% 빠르고, 같은 성능에서 전력 소비는 15-20% 줄어든다.

그러나 1.6나노미터 이후에는 무엇이 있는가. 공정 노드가 내려갈수록 비용은 점점 더 비싸진다. 28나노미터 공정 연구개발 비용은 약 10억 달러였고, 7나노미터는 30억 달러로 뛰었으며, 3나노미터는 100억 달러까지 치솟았고, 2나노미터는 200억 달러를 넘을 것으로 추산된다²¹. 무어의 법칙이 그리는 지수 곡선은 후반부 연구개발 비용을 천문학적 숫자로 바꾼다. 이것이 PanSci가 말한 “첨단 공정 개발의 복잡도와 투입 자금은 지수적으로 증가하며, 투자와 수익은 종종 비례하지 않는다”는 의미다¹⁶.

그래서 반도체 산업은 전략을 바꾼다. 수평 확장은 수직 적층(3D 패키징)으로 바뀌고, 실리콘은 새 재료(GaN/SiC)로 바뀌며, 마지막에는 완전히 다른 계산 물리학, 예컨대 양자 컴퓨팅으로 전환될 수 있다.

중앙연구원의 시간축은 이렇게 흘렀다. 2023년 10월, 5큐비트 초전도 양자 컴퓨터가 완성되었다. 2024년 1월 29일 차이잉원 총통이 시찰했고, 양자 컴퓨터가 정식으로 온라인에 연결되었다³. PanSci는 이렇게 썼다. “2024년 1월, 타이완이 독자 개발한 첫 양자 컴퓨터가 중앙연구원에서 공식 탄생했다. 비록 5개의 큐비트만 갖추었지만, 타이완이 세계 양자 컴퓨터 경쟁장에서 한 자리를 차지하는 서막을 열었다.”²²

2025년 12월에는 20큐비트 초전도 양자 칩이 완성되었고, 2026년 1월 연결 사용이 공지되었다³. 결맞음 시간(coherence time T1)은 5큐비트 시대의 15-30마이크로초에서 20큐비트의 530마이크로초로 뛰었다. 결맞음 시간은 큐비트가 중첩 상태를 유지할 수 있는 시간이며, 길수록 “잡음이 적고 더 복잡한 연산을 할 수 있다”는 뜻이다.

부처 간 양자 국가대표팀은 2022년 3월 공식 출범했고, 5년 예산은 80억 신타이완달러, 연구팀은 17개다²³. 경제부는 2026년 4월 “양자 산업기술 추진 사무소”를 설립해 학계 R&D와 산업계를 잇기 시작했다.

공업기술연구원이 하는 일은 특히 흥미롭다. TSMC의 28나노미터 공정을 사용해 “큐비트의 제어 칩”을 만드는 것이다. 중앙통신사는 2024년 3월 공업기술연구원의 설명을 인용했다. “타이완이 강점을 가진 마이크로파 IC 설계와 TSMC 28나노미터 공정을 활용해 저온(4K, 곧 -269°C) 제어 칩과 모듈을 만들었다⋯⋯제어 장비를 작게 만들어 저온 냉동고 안에 넣음으로써 장비 전체 부피를 40% 줄이고, 배선을 단순화하며, 상업화 우위를 갖는다⋯⋯이 모듈의 전력 소비는 국제 대기업이 발표한 데이터보다 50% 이상 적다.”²⁴

📝 큐레이터 노트: 타이완의 양자 전략은 스스로 큐비트를 만드는 데 있지 않다. 그것은 IBM, Google, 중앙연구원의 영역이다. 타이완의 전략은 제어 회로를 희석 냉동기 안에 넣을 수 있을 만큼 미세화하는 데 있다. 5큐비트에서 20큐비트로 가는 동안, 공업기술연구원의 제어 칩은 1큐비트 지원에서 2큐비트, 8큐비트로 발전했고, 2026-2027년에는 20큐비트에 이를 예정이다. 호국신산의 다음 정거장은 양자 시대의 파운드리가 되는 것이지, 직접 양자 패권을 다투는 것이 아니다. 그러나 이 파운드리 지위에는 아직 누구도 “타이완에 맡기면 된다”는 못을 박지 않았다.

세 가지 양자 노선: 초전도, 이온 트랩, 위상

양자 컴퓨터에는 한 가지 길만 있는 것이 아니다.

초전도 큐비트(superconducting qubits)는 IBM, Google, 중앙연구원이 가는 경로다. 장점은 공정이 기존 반도체 fab과 호환된다는 점, 곧 타이완이 기회를 가질 수 있는 지점이며, 조작 속도가 빠르다는 것이다. 단점은 절대영도에 가까운 15mK, 약 -273°C의 희석 냉동기가 필요하고 잡음이 크다는 것이다. Google은 2019년 53큐비트 “Sycamore”로 양자 우위를 달성했다고 선언했으며, 전통적 슈퍼컴퓨터가 1만 년 걸릴 작업을 200초 만에 완료했다²⁵.

이온 트랩 큐비트(trapped ion qubits)는 레이저로 단일 원자를 조작하는 길이다. PanSci는 이 노선의 차이를 정리했다. “이온 트랩 기술은 레이저를 활용해 단일 원자를 조작함으로써 계산을 수행한다. 이 기술은 매우 높은 정밀도와 안정성을 갖지만, 기술적 복잡성과 비용 문제에도 직면한다.”²² 대표 기업은 IonQ와 Quantinuum이다. 장점은 정밀도가 높고 안정성이 좋으며 극저온이 필요 없다는 점이다. 단점은 조작 속도가 느리고 대량 큐비트로 확장하기 어렵다는 점이다.

위상 큐비트(topological qubits)는 Microsoft가 베팅하는 차세대다. 2025년 2월 Microsoft는 Majorana 1 위상 양자 프로세서를 발표하고, 이를 100만 큐비트까지 확장할 수 있다고 주장했다¹¹. 이론적으로 위상 큐비트는 간섭 저항성이 매우 강하지만, 이 길은 가장 미성숙하다. Majorana 입자의 존재 자체도 물리학에서 아직 검증 중이다.

이 세 노선은 각기 위험을 갖는다. 타이완의 전략은 “어느 노선이 이기든 타이완이 공급망의 한 지점을 갖도록 보장하는 것”이며, 단일 노선의 승리에 베팅하지 않는 것이다. 초전도 노선은 TSMC 28나노미터 제어 칩에 기대고, 이온 트랩 노선에 필요한 정밀 광학은 타이완의 광전자 산업과 이어지며, 위상 노선이 성공한다면 필요한 것은 여전히 극도로 순도 높은 박막이고, 결국 다시 ALD의 영역으로 돌아간다.

해외 fab은 확장인가, 유출인가

TSMC의 세계화는 2020년대부터 가속되기 시작했다.

미국 애리조나 Fab 21: 1기 4나노미터 공정은 2025년 상반기 양산, 2기 3나노미터/2나노미터는 2027년 하반기 양산, 3기 2나노미터/A16은 2030년 전을 예상한다. 총 자본지출은 약 1650억 달러다²⁶. 그러나 중요한 “하지만”이 있다. 모든 AI 칩의 CoWoS 패키징은 여전히 타이완에서만 진행되며, 애리조나 공장에서 생산된 웨이퍼도 타이완으로 돌아와 패키징을 마쳐야 한다¹⁷.

일본 구마모토 Fab 1: 22-28나노미터 공정으로, 2024년 양산에 들어갔고 Sony, Toyota와 협력한다. 원래 계획된 Fab 2(12-16나노미터)는 진행 상황이 불확실하며, 일부 자원은 애리조나로 재배분되었다.

독일 드레스덴 ESMC(TSMC 지분 40%): 28/22/16/12나노미터 자동차 칩 공장으로, 2025년 하반기 장비 반입, 2027년 양산, 월 생산능력은 약 4만 장이다²⁷.

이 해외 공장들에는 공통된 “N-2 원칙”이 있다. 언제나 타이완 본토보다 두 세대 뒤처진다는 것이다. 타이완 본토가 2나노미터를 만들 때 해외 최첨단은 4나노미터이고, 타이완이 1.6나노미터를 추진할 때 해외는 3나노미터에 도달한다. 이 레드라인은 계약 조항이 아니라 지정학의 공학 윤리에 쓰여 있다.

⚠️ 논쟁적 관점: 해외 fab은 실리콘 방패의 확대인가, 희석인가. 지지자들은 기술은 타이완에 두고 생산능력은 밖으로 넓히는 것이 실리콘 방패를 “하나의 섬”에서 “하나의 사슬”로 바꾸어 탈위험화를 더 철저히 한다고 말한다. 반대자들은 해외 공장 하나를 내보낼 때마다 훈련받은 엔지니어 집단, 양산 SOP 한 세트, 고객 관계 하나가 함께 나간다고 말한다. 30년 뒤 애리조나나 구마모토가 N-2 경계까지 축적되면, “가장 앞선 두 세대”라는 선은 서서히 압축될 수 있다. N-2 원칙은 현재 TSMC의 약속이지 물리 법칙이 아니다.

해외 fab과 동시에 진행되는 것은 “설계 인재의 외부 이동”이다. AI 칩 설계에 필요한 것은 타이완만이 아니다. 실리콘밸리, 텔아비브, 뉴델리도 각자의 설계 센터를 갖고 있다. TSMC의 파운드리 생태계는 “섬 전체의 엔지니어”에서 “전 세계 엔지니어 + 섬 전체의 제조”라는 혼합체로 바뀌고 있다.

환경 비용: 호국신산의 또 다른 면

호국신산에는 무게가 있다.

수자원이 가장 직관적이다. TSMC의 3대 과학단지는 하루 20만 8천 톤이 넘는 물을 소비하며, 환경단체는 2025년 이후 새 공장이 가동되면 용수량이 하루 77만 톤까지 4배 증가할 수 있다고 추산한다²⁸. TSMC의 답은 이렇다. 물 한 방울을 평균 3.5회 사용하고, 회수율은 87%이며, 새 공장의 목표는 90%다. 2024년 신규 절수량은 554만 세제곱미터였다.

전력은 두 번째 문제다. 3나노미터 fab 하나의 연간 전력 소비는 약 21억 킬로와트시로, 타이완 전체 2만 가구의 1년 전력 사용량에 해당한다. 2나노미터와 1.6나노미터의 전력 소비는 계속 올라갈 것이다. TSMC는 2050년 RE100, 곧 100% 재생에너지 달성을 약속했지만, 타이완의 녹색 전력 공급은 반도체 확장 속도를 따라가지 못하고 있다. 이 시간표는 계속 압력 테스트를 받고 있다.

노동시간은 세 번째 문제다. 신주과학단지 엔지니어의 노동시간, 집값, 출산율은 또 다른 글의 주제다. 그러나 재료과학과 마찬가지로 이것 역시 물리 문제다. 인간의 시간과 에너지에도 “밴드갭”이 있으며, 임계값을 넘으면 붕괴한다.

호국신산의 존재는 TSMC의 기술, 정부의 정책, 지정학적 기회뿐 아니라 17만 명의 과학단지 엔지니어, 전체 공급망 업체, 그리고 전기와 물을 쓰는 모든 타이완 주민이 함께 감당하는 비용에도 의존한다.

완전한 생태계: 타이완은 TSMC만이 아니다

타이완 반도체 산업의 경쟁력은 TSMC 단독이 아니라 전체 클러스터에서 나온다. IC 설계 쪽에는 미디어텍(세계 3위권), Novatek, Realtek, Himax가 있다. 웨이퍼 파운드리는 TSMC 외에도 UMC, VIS, PSMC가 있다. 패키징·테스트는 ASE(세계 1위), SPIL, King Yuan Electronics가 후공정을 맡는다. 3세대 반도체는 글로벌웨이퍼스(SiC 결정 성장), Episil, 윈세미(GaN), AWSC가 떠받친다. 메모리는 Nanya Technology와 Winbond가 담당한다. 장비·재료 쪽에서는 Gudeng Precision, Scientech, Topco Scientific 같은 보이지 않는 업체들이 빈자리를 메운다.

칩 하나가 설계에서 완성까지 가는 동안 타이완 안에서 한 바퀴 돌면 끝날 수 있고, 국경을 넘는 운송이 필요 없을 수도 있다. 이런 “짧은 사슬의 우위”는 COVID 기간 전 세계가 목격했고, 이후 모든 기술 거인의 공급망 백서에 들어갔다.

신주과학단지는 1980년에 설립되었고, 40여 년 동안 500개가 넘는 회사와 17만 명의 종사자가 축적되었다. 엔지니어는 TSMC에서 5년 일한 뒤 미디어텍으로 옮겨 칩을 설계하고, 다시 ASE로 옮겨 패키징을 담당할 수 있다. 이런 기업 간 인재 순환은 산업 전체의 기술 수준을 효과적으로 확산시킨다.

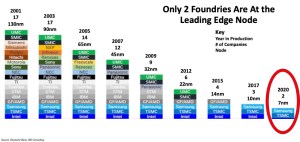

경쟁자는 어떤가. 한국의 삼성은 2022-2026년 수직통합 전략에 2300억 달러를 투입하지만, 첨단 공정 수율은 여전히 TSMC에 뒤처진다²¹. 인텔은 10나노미터에서 여러 해 막혔고, 2021년 IDM 2.0을 내세워 설계와 파운드리를 겸하려 했지만, 2025년까지 파운드리 사업은 아직 주요 고객을 확보하지 못했다. 가장 아이러니한 것은 인텔의 일부 자체 고급 칩이 오히려 TSMC에 맡겨지고 있다는 점이다.

양자 지위는 아직 비어 있다

Nokia 3310의 충전기 출력은 4.56와트였고, 2025년의 고속 충전기는 240와트다. 52배 차이다. 이 길을 실리콘은 30년에 걸어왔고, 질화 갈륨은 5년 만에 메웠다.

중앙연구원 양자 실험실에서 초전도 양자 칩은 15밀리켈빈, 약 -273°C에서 작동해야 한다. 공업기술연구원이 TSMC 28나노미터 공정으로 만든 제어 칩은 이 극저온에 필요한 “제어 장비 부피”를 건물 하나에서 작은 상자 하나로 압축했다. 타이완의 반도체 역량은 양자 컴퓨터의 경계를 조금씩 움직이고 있다.

그러나 그 경계가 어디인지 명확히 말할 수 있는 사람은 없다. 큐비트의 결맞음 시간은 15마이크로초에서 530마이크로초로 늘었지만, 이것은 시작에 불과하다. 50년 전 RCA로 떠났던 19명의 엔지니어도 자신의 1973년이 2025년의 2나노미터로 결정화하리라고는 알지 못했을 것이다.

호국신산은 50년의 파운드리 경험으로 현재를 제패했다. 다음 50년, 양자 시대의 파운드리 지위는 아직 타이완이 확보하지 못했다.

✦ 젠슨 황의 Blackwell은 당신 머리 위 클라우드에서 추론을 수행하고, 글로벌웨이퍼스의 SiC 웨이퍼는 당신 집 앞 전기차 충전기 안에서 열을 내며, 순톨라가 1974년 핀란드에서 만든 첫 ALD 박막은 당신 휴대전화 칩 안에서 게이트 절연층을 봉한다. 반도체는 언제나 전체 재료 계보가 밴드갭 물리학을 따라 한 계단씩 올라온 50년의 역사였으며, TSMC 한 회사만의 것이 아니었다. 다음 계단이 어디인지는 물리가 말해 줄 것이다. 그러나 오를지 말지는 타이완의 선택이다.
